{Reperatur mySmartUSB MK2}
Symtom:
Der Programmieradapter liefert keine Versorgungsspannung mehr an seinen Ausgangsklemmen (PIN2 des Wannensteckers bzw. an PIN9 der Stiftpolleiste), obwohl diese per DIP-Switch und in der Software aktiviert wurde.

Wahrscheinlich lag eine Überlastung vor und die Diode bzw. der Transistor in der Ausgangsbeschaltung sind defekt.
Es handelt sich hierbei um folgende Typen:

Die Diode ist vom Typ:
    LL103A / TMMBAT48
    Package: MELF-MLL34
Der Transistor ist vom Typ:
    SMD-HEXFET-P-CHANNEL
    IRLML6402
    Package: SOT-23

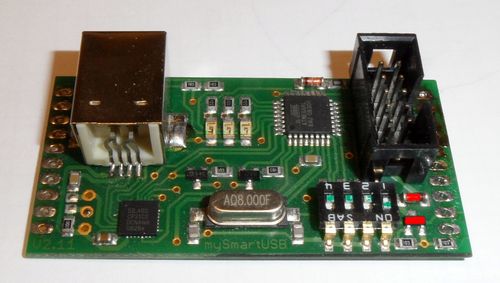

Die Lage der beiden Bauteile kann dem folgenden Bild entnommen werden (rot markiert):
mySmartUSB MK2
